Установка видеонаблюдения: от чего зависит сложность монтажа
Сложность монтажа видеонаблюдения определяют не камеры, а три вещи: длина и характер кабельных трасс, доступность мест установки и состояние объекта — пустая коробка на стройке или работающий магазин с покупателями в зале. Один и тот же комплект из восьми камер на доме без чистовой отделки ставится за день, а в готовой квартире с натяжными потолками или в ангаре с фермами под самой крышей превращается в работу другой трудоёмкости — и по времени, и по деньгам.
Из чего складывается объём работ

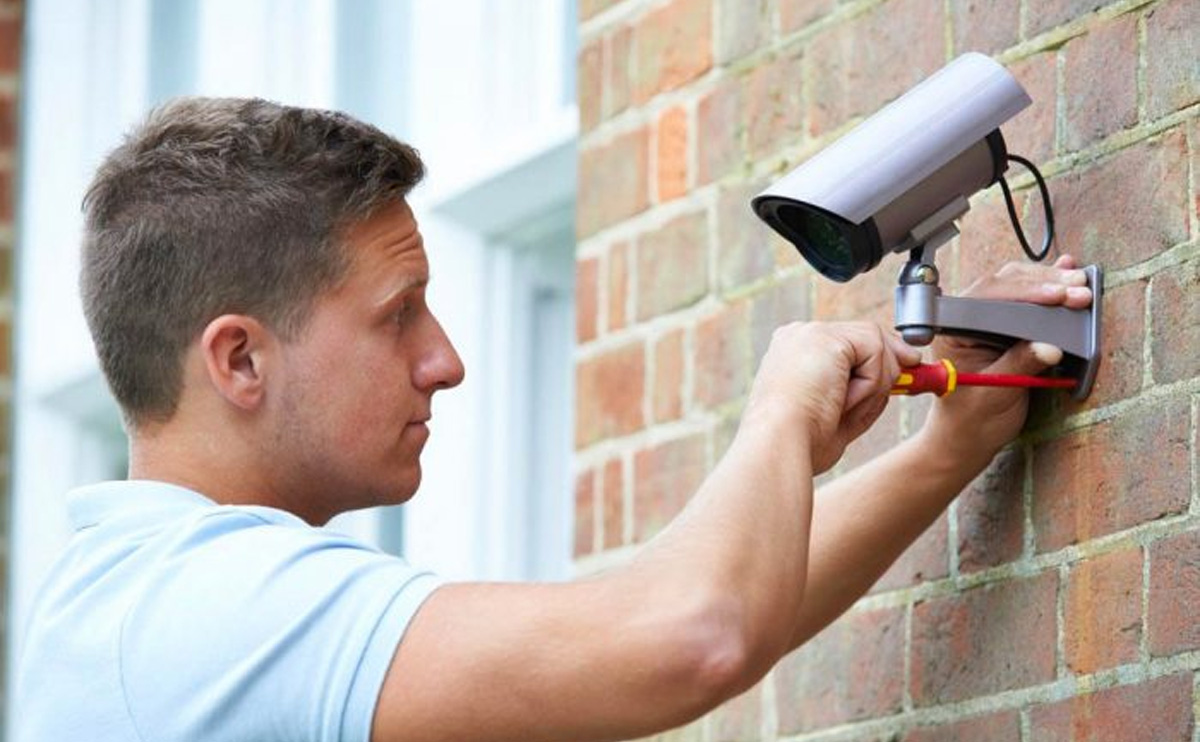

Когда монтажник смотрит объект, он оценивает не количество камер, а путь каждого кабеля от регистратора до кронштейна. Дальше добавляются условия, в которых этот путь придётся пробивать.
- Кабельные трассы. Общий метраж, количество поворотов, есть ли готовые лотки и гофра, надо ли переходить между этажами или зданиями.
- Материал стен и перекрытий. Гипсокартон и подвесной потолок — это скрытая прокладка почти без пыли. Монолит, кирпич в два ряда и старые перекрытия — алмазное бурение, штробление и уборка после.
- Высота и доступ. До трёх метров хватает стремянки. Фасад многоквартирного дома, столб у ворот или свод склада — это уже вышка-тура, автовышка или промышленный альпинист, а иногда и согласование доступа.
- Питание. Есть ли розетка рядом с местом установки регистратора, нужна ли отдельная линия, где ставить блоки питания и источник бесперебойного питания.
- Разнесённость точек. Восемь камер по периметру одного здания и восемь камер на трёх строениях участка — принципиально разные задачи.
- Стадия объекта. Заложить трассы на черновой отделке дешевле в разы, чем вести их по готовым стенам в коробах.
Кабель решает больше, чем тип камеры

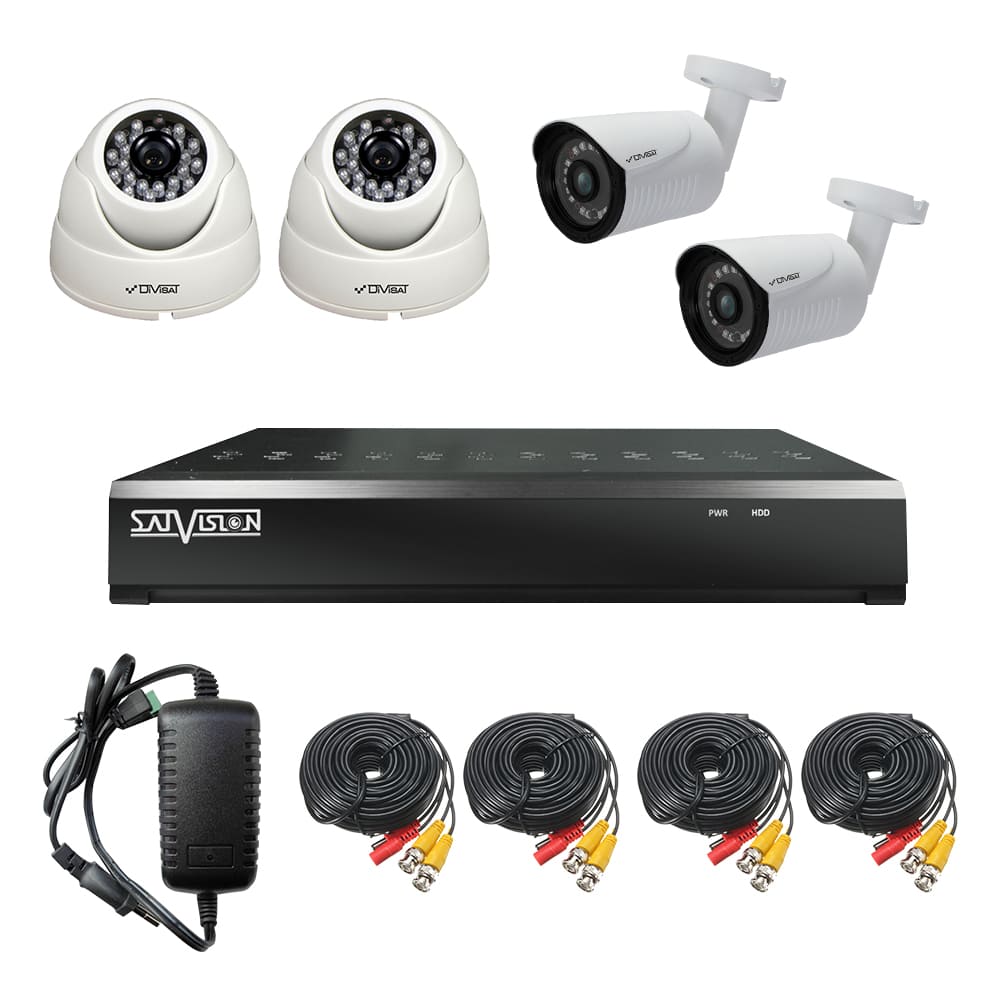

Аналоговые системы (включая современные HD-форматы по коаксиалу) требуют к каждой камере два подключения — видео и питание. Их выручает то, что коаксиальный кабель уверенно тянется дальше витой пары, поэтому на длинных периметрах и в старых зданиях с готовой коаксиальной разводкой такой вариант остаётся живым и не самым дорогим в монтаже.
IP-камеры подключаются одной витой парой: по ней идут и данные, и питание по технологии PoE. Это заметно упрощает работу — вместо двух линий одна, вместо блоков питания у каждой камеры один коммутатор в стойке. Но у Ethernet есть предел длины сегмента около ста метров, и на объекте с длинным периметром приходится ставить промежуточный узел с коммутатором, использовать PoE-удлинители или уходить на оптику. Каждый такой узел — это шкаф, питание и точка обслуживания, то есть плюс к сложности. Если сеть на объекте проектируется заодно с видеонаблюдением, разумнее сразу закладывать структурированную кабельную систему, а не тянуть отдельную линию под каждую задачу.
Wi-Fi-камеры не отменяют монтаж, а меняют его состав: сигнал идёт по воздуху, но питание всё равно надо довести до каждой точки. В частном доме с толстыми стенами и двором сигнал до дальней камеры чаще всего не доходит стабильно, и в итоге ставится уличная точка доступа — то есть тот же кабель, только до другого устройства.
Тип объекта: где что усложняется
| Объект | Что усложняет монтаж | На что закладывать время |
|---|---|---|
| Квартира в ЖК | Готовая отделка, натяжные потолки, камеры на общей площадке | Согласование с КСК или управляющей компанией по внеквартирным точкам |
| Частный дом, частный сектор Алматы | Периметр забора, ворота, отдельные строения, трассы по улице | Прокладка в гофре и гильзах, переход через двор, защита от грызунов и УФ |
| Магазин | Работа в торговое время, камеры над кассами, витрины | Ночные или утренние смены, аккуратная скрытая прокладка в зале |
| Склад, ангар, производство | Высота, металлоконструкции, стеллажи, длинные пролёты | Подъёмное оборудование, промежуточные узлы сети, согласование по технике безопасности |
| Объект на стадии стройки | Практически ничего, если трассы заложены заранее | Проектная разметка точек до чистовой отделки |
Отдельная категория — территория с воротами и шлагбаумом. Там камера обычно идёт в одной трассе с оборудованием доступа, и монтаж логично совмещать с автоматикой ворот: одна траншея вместо двух, один щит, одна бригада.
Улица и мороз: чем зимний монтаж отличается от летнего
Казахстанская зима добавляет к монтажу несколько вещей, которых нет в инструкции производителя.

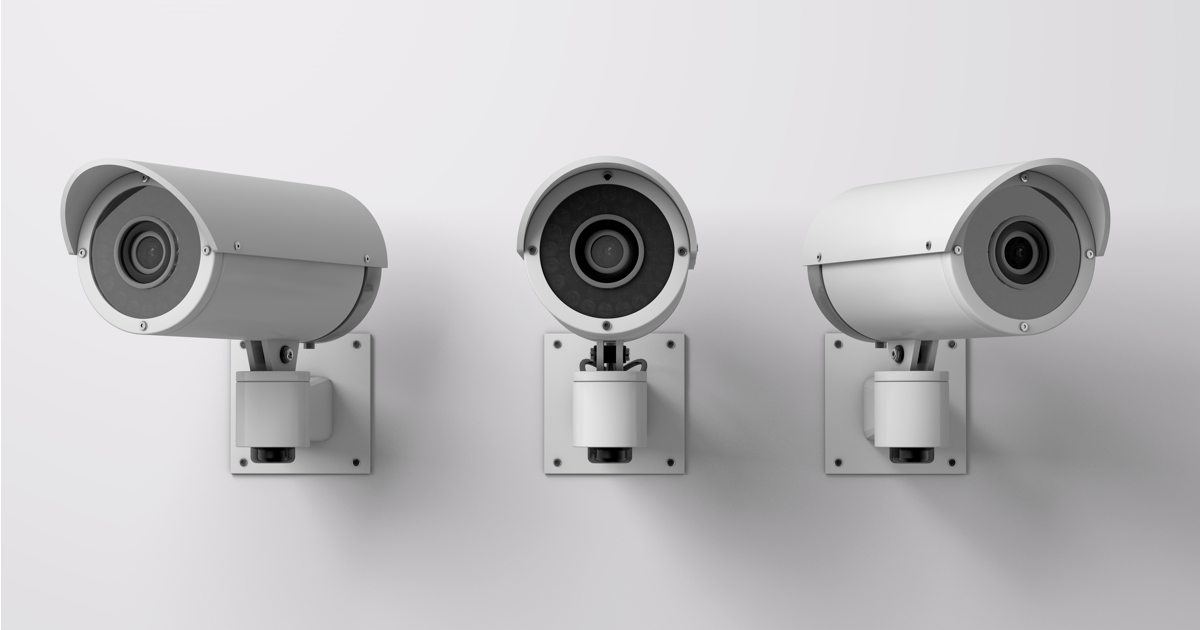

- Рабочий диапазон техники. У большинства уличных камер массовых серий нижняя граница по паспорту лежит примерно в районе −30 °C — то есть ровно там, куда зима регулярно заходит. Для поворотных PTZ-камер и для мест с сильным ветром берут исполнения с подогревом, иначе на морозе страдают механика и запуск после отключения питания.
- Кабель на холоде. Оболочка дубеет, и кабель, который летом гнётся спокойно, зимой может треснуть на повороте. Бухту заносят в тепло заранее, а не разматывают на морозе.
- Конденсат. Камеру, принесённую с холода в тёплое помещение и сразу вскрытую, потом изнутри затягивает влагой. Отсюда же требование к гермовводам и к петле-капельнику на кабеле, чтобы вода стекала мимо разъёма.
- Снег и наледь. Козырёк над камерой и правильный угол наклона решают больше, чем мегапиксели: залепленный снегом объектив не спасёт ни одна матрица.
- Питание и резерв. Аккумуляторы источников бесперебойного питания на неотапливаемом чердаке теряют ёмкость, поэтому щит с ИБП ставят в тёплом месте, а не там, где удобнее тянуть кабель.
- Длинные наружные трассы. Линия между строениями по улице — это ещё и грозозащита с заземлением, иначе одна гроза выносит порт регистратора.
Сколько это стоит по порядку величин
Монтаж считают комбинированно: базовая ставка за точку плюс метраж трасс плюс надбавки за условия. На простом объекте — квартира, небольшой офис, дом с заложенными трассами — работы обходятся заметно дешевле оборудования. На сложном стоимость работ подтягивается к стоимости комплекта, а иногда и обгоняет её.
Дороже всего обходятся не сами камеры, а обстоятельства вокруг них: алмазное бурение несущих стен, штробление по готовой отделке, высотные работы с автовышкой, траншея под трассу к воротам, отдельная силовая линия к серверной, ночные смены на действующем объекте. Поэтому один и тот же комплект оборудования на двух похожих зданиях может дать разные сметы на монтаж — и разница будет объяснимой построчно.
Ошибки, которые дороже переделать, чем предусмотреть
- Ставить камеры «примерно туда», не проверив реальный угол обзора: половина кадра уходит в забор или в небо.
- Направлять уличную камеру против солнца или на фонарь — вечером получается силуэт вместо лица.
- Экономить на кабеле: тонкая жила и омеднённый алюминий вместо меди дают просадку питания и обрывы связи на длинных трассах, причём проявляется это через месяцы.
- Забыть про подсветку. Инфракрасная подсветка на улице бьёт на ограниченное расстояние, а в снегопад отражается обратно в объектив.
- Не оставить запас портов на регистраторе и коммутаторе — потом добавление двух камер тянет замену оборудования.
- Поставить регистратор в незапертом месте: первое, что выносят при взломе, — это записывающее устройство. Отсюда же польза от резервной копии в облако.
- Считать монтаж законченным в день сдачи. Уличные камеры пылятся и запотевают, накопители изнашиваются, поэтому регулярное обслуживание дешевле, чем аварийный выезд, когда запись понадобилась и не нашлась.
Как это делает ONSET
У ONSET собственный монтажный отдел и лицензия на строительно-монтажные работы, поэтому объект ведёт одна бригада: выезд и расчёт, разметка точек с проверкой углов, прокладка трасс, пусконаладка и настройка удалённого доступа через сервис onsetcam.kz. Мы работаем с оборудованием HiWatch by Hikvision, Ajax, Dahua, Tiandy и ZKTeco, а на выполненные работы даём гарантию 12 месяцев, на оборудование — до 24 месяцев. Если нужен предварительный ориентир по бюджету, посмотрите раздел установки видеонаблюдения — там же можно вызвать инженера на замер: без осмотра объекта честную смету на монтаж не составить.
